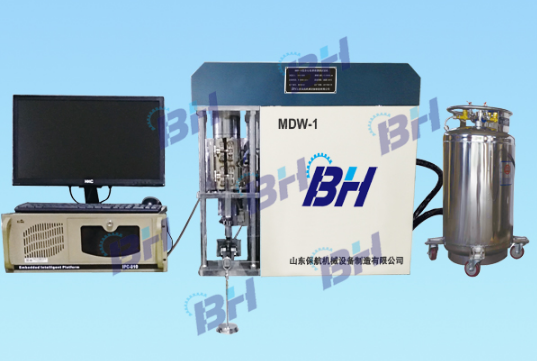

MDW-1型低温摩擦磨损试验机
技术文件
一、适用范围
MDW-1型低温摩擦磨损试验机可在一定的接触压力、超低温的环境（-196℃-室温）下，以滑动摩擦的形式模拟实现材料摩擦磨损试验，用以评定固体润滑剂、金属、塑料、橡胶、陶瓷等材料的摩擦磨损性能。该试验机具有低载荷、高精度、超低温、宽转速的特点，可满足多行业材料评定需求。
二、主要技术指标
序号 | 项目名称 | 技术指标 |
1 | 试验载荷范围 | 10～1000N （示值误差±1N） |
2 | 主电机功率 | 1KW，进口伺服电机 |
3 | 转速（无级调速） | 1～2000r/min，采用伺服电机控制 |
4 | 绝热箱内温度控制范围 | -196℃～室温（示值误差±2℃） |
5 | 杠杆比 | 1:10 |
6 | 摩擦力矩测量范围 | 0～2500N•mm（示值误差±1%） |
7 | 试验介质 | 空气、油、水、泥浆、磨料等 |
8 | 采用工业控制计算机控制，监控软件对试验全过程进行监控，各主要试验参数可实时采集、显示，并绘制试验曲线。 |
三、试验机结构简述
MDW-1型低温摩擦磨损试验机是由主轴驱动系统、各摩擦副专用夹具、低温制冷及温控系统（含低温介质循环装置）、摩擦力矩测量监控系统、摩擦副下副盘升降系统、试验力加载系统、工控机测控系统等部分组成。
MDW-1型低温摩擦磨损试验机采用工业控制计算机控制，可分别设定试验所需的试验力、时间、摩擦力矩报警值、转速、摩擦半径等，对试验条件逐一修改。
四、主要配置明细
类别 | 序号 | 名称 | 规格/数量 | 备 注 |
产 品 | 1 | 主机 | 1台 |
|
2 | 工控柜 | 1台 | 含鼠标、键盘 |
3 | 制冷系统 | 1套 |
|
技 术 文 件 | 1 | 产品使用说明书 | 1份 |
|
2 | 产品合格书 | 1份 |
|
3 | 配置明细单 | 1份 |
|
4 | 电机使用说明书 | 1份 |
|
5 | 负荷传感器合格书 | 1份 |
|
6 | 资料备份盘（U盘） | 1份 |
|
附 件 | 1 | 电源线 | 1根 |
|
2 | 传输线 | 2根 |
|
3 | 砝码 | 1套 | 0.1N、0.5N、1N、5N、10N各1件；0.2N、2N、20N、50N各2件 |
4 | 拉杆 | 1根 |
|
5 | 杠杆 | 1根 |
|
6 | 托盘 | 1件 |
|
7 | 条式水平仪 | 1件 |
|
8 | 圆柱水平仪 | 1件 |
|
9 | 内六角扳手 | 2把 | 5、6号各1 |
10 | 十字螺丝刀 | 1把 | 中号 |
11 | 试样夹具 | 2套 |
|
12 | 起吊螺钉 | 4件 |
|
13 | 专用顶杆 | 1件 |
|
14 | 调机用下试样 | 2件 |
|
15 | 钢球（6.3/12.7） | 各5粒 |
|
16 | 调整垫脚 | 4件 |
|
17 | 扳手17x19/14x17 | 各1件 |
|
18 | 专用工具箱 | 1件 |
|
