1. YLM-01 叶轮滚筒磨料磨损试验机

技术文件

一、适用范围

YLM-01 叶轮滚筒磨料磨损试验机主要用途是在滚动磨料磨损的状况下来评定材料耐磨性、耐冲击性的摩擦磨损性能。根据客户需求可定制试样夹具，满足多种试样在滚动磨料磨损状况下的测试，试验机还配备液氮制冷，可实现材料在-198℃环境中进行试验。

二 、设备简介

本试验机采用卧式结构，其主要的组成部分包括：试样主轴驱动系统、滚筒驱动系统、计算机控制系统、试样专用夹具、平移装置、液氮制冷系统等组成。

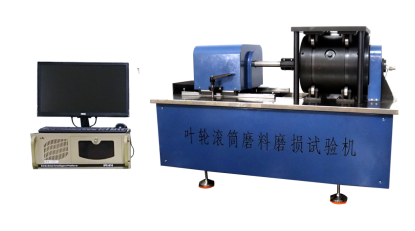

附图：

1 试样主轴及驱动系统：
   试样主轴是由进口伺服电机和伺服调速系统驱动，该系统电机的额定力矩为5N.m，无级调速，高速时精度为1%。该伺服电机功率为1.5kW，在主轴和交流伺服电机上部分别装有从动轮和主动轮，通过同步带传动。定制的同步带具有传动比准确、不打滑、无需润滑、无污染、传动噪音小、效率高、传递负荷大、使用寿命长等特点。主轴上端装有一套进口p5级角接触轴承，以承受最高可达1000N的轴向和径向的试验力。本系统在低转速下仍具有较高的传动力矩，它完全改变了可控硅无级调速系统在低转速下传动力矩成倍递减的缺点。

2  滚筒驱动系统：

   滚筒驱动 系统主要有减速电机、底座、联轴器、储料滚筒固定架等组成。滚筒通过支架8个位置定位，滚筒旋转跳动小，滚筒部分全部固定到移动平台上，可左右移动调节位置。

3 计算机测控系统：
   计算机测控系统由强电系统、弱电控制元件、安全保护系统组成。

设备强电系统：为设备提供380V三相电源，并通过弱点控制系统实现有效的通断电。

弱电控制元件：主要由工业控制计算机、液晶显示器、软件、板卡、模块等部分组成。可实现试数据的采集、传输及反馈功能，抗干扰能力强，信号稳定性高。软件主界面可实时显示试样主轴转速、滚筒转速、试验时间、试验温度、转数、等试验参数。

安全保护系统：设备配有相序保护器等安全保护装置，有效保证设备的正常工作及异常断电功能。

  4 试样专用夹具：

尺寸外观可根据试验要求加工，夹具加工后全部淬火处理，硬度高，可长时间使用。

 5  平移装置：

 平移装置主要包含导轨、丝杆、支架、手轮、联轴器等组成。手轮通过联轴器带动丝杆旋转，丝母固定到移动支架上，从而带动滚筒驱动系统左右移动，到达所需位置后把滚筒压盖通过螺丝与滚筒紧固，然后加注磨料，试验完成后还方便更换磨料与试样。滚筒下方有磨料收集盒，可收集试验后的磨料。

6 液氮制冷系统：

该系统包括液氮罐、控制装置、保温管等组成。液氮罐通孔控制装置、保温管向滚筒内充入液氮，还有铂电阻实时测量滚筒内温度。

三、主要技术指标

四、主要配置清单

五、我们的优势

1  设备整机为智能操作，使用者只需在计算机界面上设定好上下主轴所需转速、试验时间、分段转速等所需参数，一键启动设备就可自动实时采集试验数据并可绘制相应的试验曲线，可任意存储、调阅、打印输出试验数据或曲线。

设备还配备急停装置，出现问题可随时停机，对设备和试验数据都起到了良好的保护作用。

2  电器元件等配件都采用进口原器件，稳定性好，使用寿命长。

3 采用一体化的结构设计，将嵌入式工业控制计算机、组态软件、采集模块、执行器组合在一个框架内，完成对整个试验过程的控制，所有的试验操作都能在计算机主界面中进行，具有组态控制方式灵活、摩擦副种类多、调速范围大、还能够模拟高温环境，自动化程度高、使用调整方便等特点。

5  公司有专业的设计团队，可根据客户要求定制改造设备，如高速，高载，超高低温等使用要求都可定制。

六、设备使用环境

1   室温10℃～35℃范围内；

2   相对湿度不大于80%；

3   在稳固的基础上正确安装；

4   周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中；

5   电源电压的波动范围不应超过额定电压的10%。

七 、售后服务承诺

1    本设备验收合格后，质保期一年，部分配件终身免费。

2    设备的操作实时免费培训。

3    根据客户要求免费提供专业的技术指导和咨询服务。

4    每一台设备都有工作人员进行跟踪，解决客户的使用问题。公司存有档案，到期提醒客户设备的保养维护。

5    公司承诺在接到客户维修电话后1小时内快速响应，如需现场维修，24小时内到达现场维修，尽可能满足客户的使用要求。
