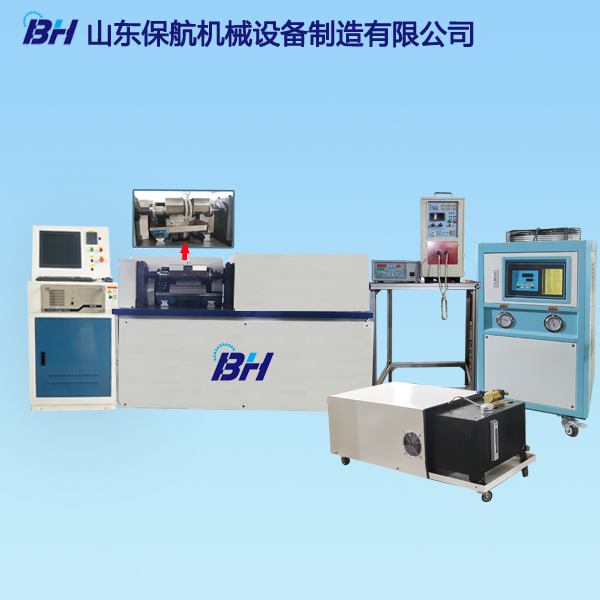

MJP-30型滚动接触疲劳试验机




一、适用范围

MJP-30滚动接触疲劳试验机采用上、下试样相互滚动或滚滑复合摩擦的运动方式,测试材料接触疲劳磨损性能。可用于对齿轮、轮箍轴承、轧辊、钢轨及其它以接触疲劳磨损为失效形式的零部件进行材料性能和工艺性能研究。

MJP-30滚动接触疲劳试验机采用简支梁结构进口伺服电机双电机)驱动弹簧丝杠加载试验力,主轴转速采用交流伺服系统无级调速通过设定和改变载荷转速、滑差率、试验时间、摩擦配偶材料等参数的情况下进行测试,以评定材料的接触疲劳磨损性能

试验方法标准

GB10622-89        《金属材料滚动接触疲劳试验方法要求》

JB-T10510-2005    《滚动轴承材料接触疲劳试验方法》

YB-T 5345-2006    《金属材料滚动接触疲劳试验方法》







三、主要技术指标

序号

项目名称

技术指标

1

试验力加载范围

1.2~30kN

2

试验力示值相对误差

≤±1%

3

试验力长时保持示值误差

≤±1%F.S

4

试验扭矩测量范围

1~20Nm

5

扭矩示值相对误差

≤±1%

6

试验转速

5~2000 r/min 无级可调

7

试验时间控制范围

1s~9999min

8

试验转数显示与控制范围

999999999

9

试件尺寸

标准要求

10

伺服电机功率进口伺服双电机

 5 kW

11

支撑形式

简支梁结构

12

工业控制计算机控制,实现对试验全过程的监控,可实时设置、采集、显示试验各参数,绘制试验曲线,生成试验报表。

13

试验机电器设备质量、装配质量和外观质量符合GB/T2611的有关规定



四、试验机的环境与工作条件:

在室温100C~350C范围内;

相对湿度不大于80%;

正确安装在稳固的基础上;

周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中;

电源电压的波动范围不应超过额定电压的±10%。
